Az alábbiakban található mintaprogram 10 MX-2 szinkron indítását és leállítását, valamint kvázi együtfutását oldja meg.

A frekvenciaváltókba a következő programot kell betölteni: MX2mozgCP1L_V1.0.sdd

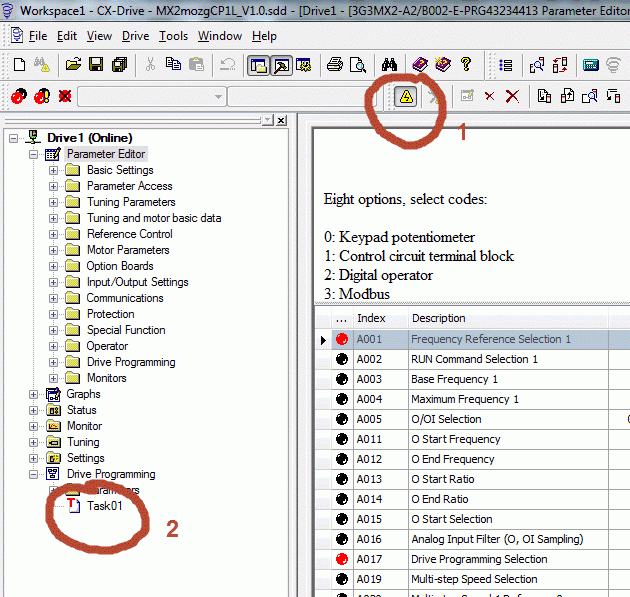

A program betöltése után a frekvenciaváltóval online kapcsolatot létesítünk (1), majd megnyitjuk a program taskot (2), lásd az alábbi ábrát:

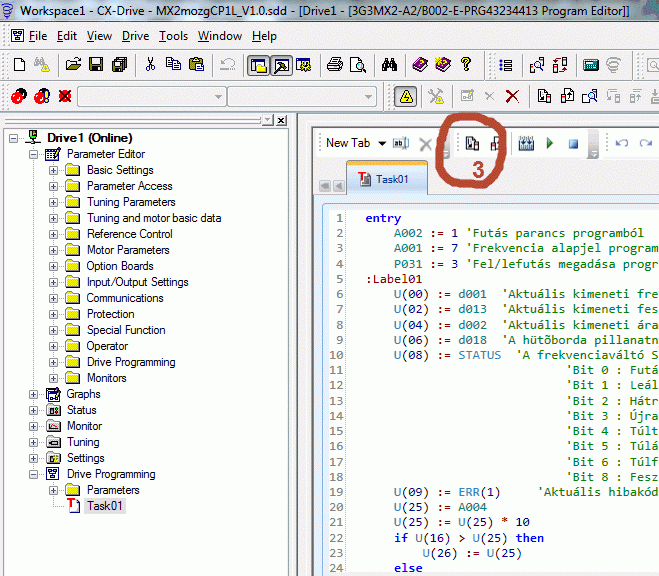

A Program task megnyitását követően a transfer to drive ikonra kattintva (3) tudjuk a programot a frekvenciaváltóba tölteni.




A program működéséhez a frekvenciaváltóban az A017 paramétert 1 re kell állítani, és valamelyik multifunkciós bemenet (C001 - C007) beállítását 82-re módosítani "PRG (executing drive program)"
Majd ezt a bemenetet a frekvenciaváltó bemenetén folyamatosa 1 állapotba kell kapcsolni a program végrehajtása érdekében.
A PLC-be a mintaprogram a következő:

MX2mozgCP1L_10parh_inv_V2_0.cxp

A programon belül a BROADCAST funkcióblok szolgál a frekvenciaváltók szinkron indítására és leállítására.CP1L_Broadcast_MX2.cxfMX2_Broadcast_CP1L_leiras.pdf

Az olvas funkcióblokkal tudjuk indítást követően a frekvenciaváltóból az üzemállapotra jellemző adatokat kiolvasni.CP1L_olvas_MX2.cxfMX2_Olvas_CP1L_leiras.pdf

Az MX2 memóriájának folyamatos írására és olvasására a CP1L_ir_olvas_MX2.cxffunkcióblok szolgál. MX2_Ir_Olvas_CP1L_leiras.pdf
