NT20M/S program átkonvertálása NT21-re
Created By: Tamás Seres on 2013.01.31 at 09:21
Category: NT


Az NT20M és az NT20S DOS-os program átkonvertálása windows-os NTST által szerkeszthetővé.

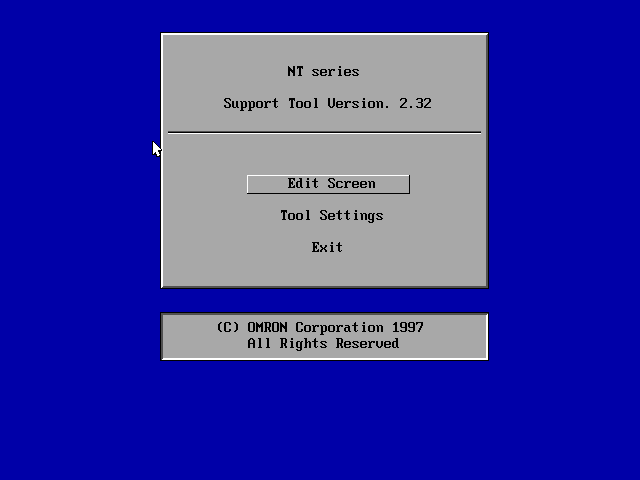

A következő DOS-os NT programozó szoftverrel kell kezdeni a procedúrát, majd az NT Support Tool-al folytatni.

Az NT DOS Windows XP vagy alacsonyabb verziójú operációs rendszeren futtatható.

Windows 7 esetén érdemes egy virtuális gépre (én VMvare-t használtam) feltelepíteni egy XP-t és azon futtatni.

NT DOS:

nt_dos.zipnt_dos.zip

http://omronkft.hu/programs/nt_dos.zip

NT Support Tool 4.x:
http://omronkft.hu/ -> bal oldali fastruktúra -> Szoftverek, Firmware-k, Driver-ek -> Díjmentes szoftverek -> NT Support Tool 4.x
(ezt nem linkelem be mert frissítés esetén törlöm az előző verziót és a link érvénytelenné válna)


A szerkesztendő programnak a [Tool Settings]-ben beállított mappában kell lennie.

1.

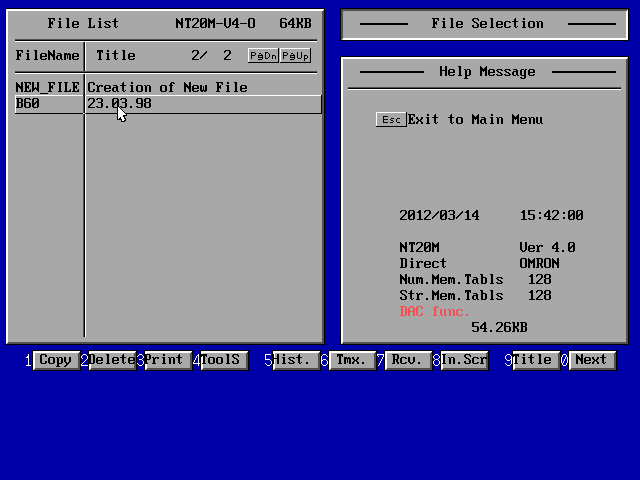

Az [Edit Screen]-re kattintva a program kiválasztása után a [4 ToolS]-ta kattintva tudjuk lépéstől lépésre átkonvertálni a programot.

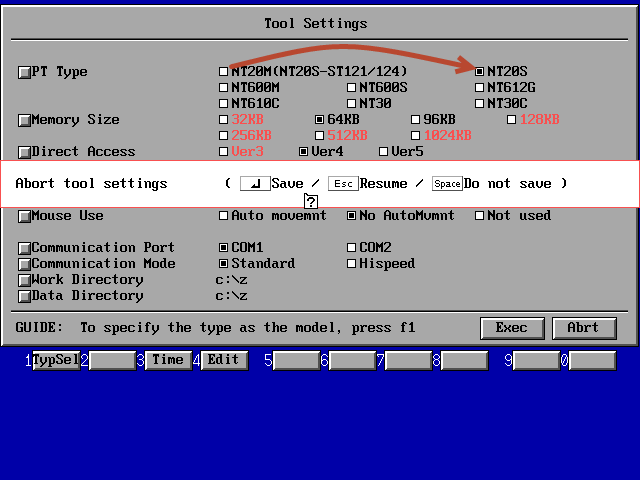

először NT20M-ről NT20S-re majd save:

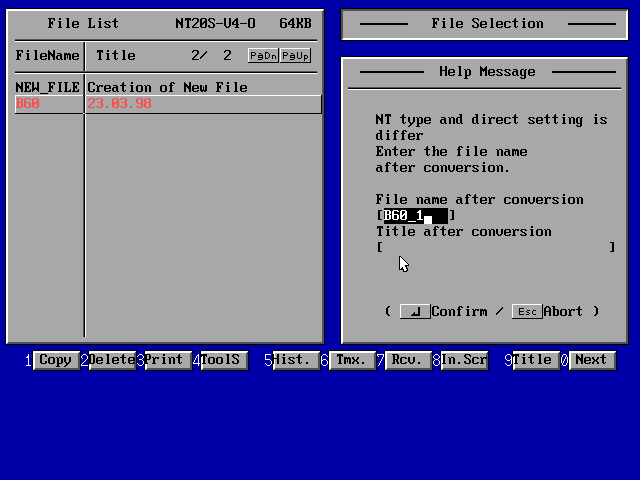

A kipirosított file-ra kattintva beírhatjuk, az átkonvertált program file nevét:
A file kipirosodása a következőképpen értelmezendő: az adott file-ban letárolt paraméterek (típus, verzió vagy memória méret)nem egyeznek meg a [ToolS]-ban beállítottakkal.


2.

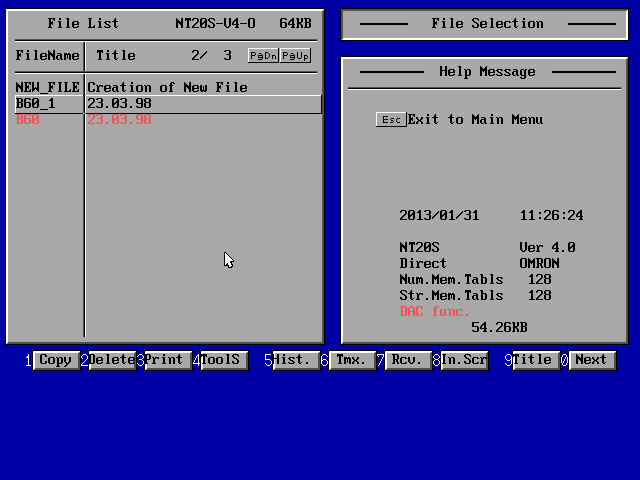

Jelöljük ki a már átkonvertált file-t


A [ToolS]-ban folyayhatjuk a konvertálást:

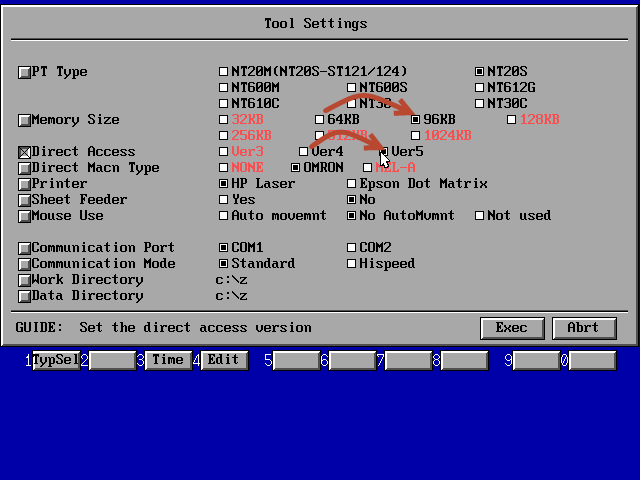

A Ver4-et Ver5-re, a 64KB-ot 96KB-ra. Ezt a két lépést lehet, hogy külön-külön kell megtenni de lehet, hogy egyszerre, ahogyan a program engedi.
Majd mentsük el a programot, ahogyan az előzőekben leírtam.


A program konvertálásánál -függetlenül attól, hogy NT20M vagy NT20S- el kell jutni addig, hogy a végső lementett program NT20S, Ver5 és 96KB legyen:


3.

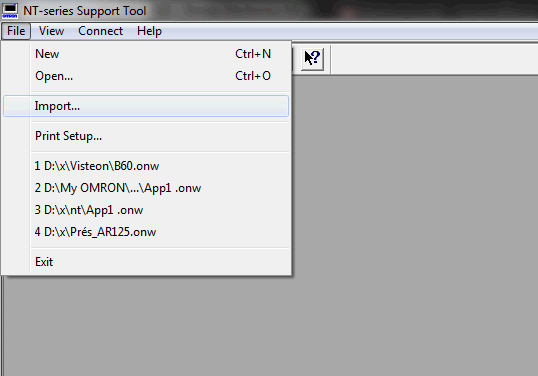

Az így lementett programot már be lehet importálni az NTST 4.x windows-os programba, amely már Windows 7-en is elfut.

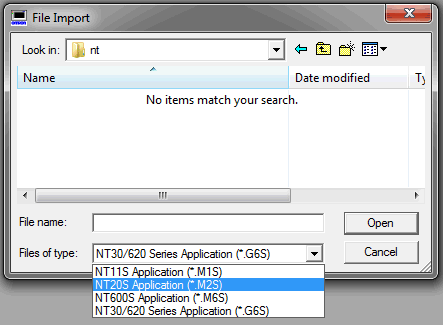

A *.M2S file típust kell választani majd open:

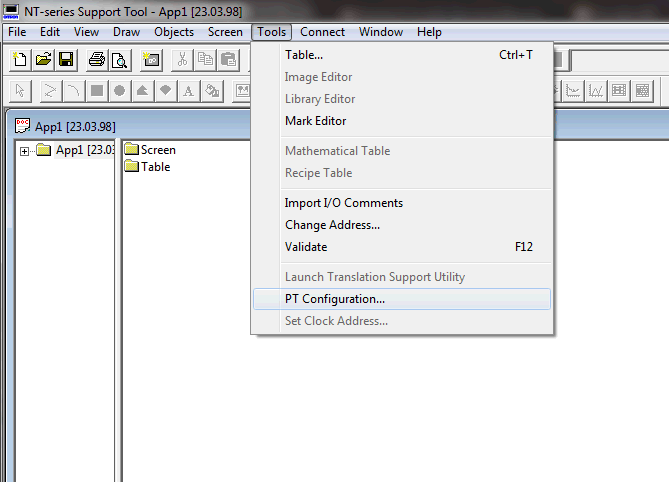

A megnyílt programban a [Tools] menüben a [PT Configuration...]-ban lehet átállítani a terminál típusát:



NT20S-ről NT21-re:
AZ NT20/30/620 Compatible Mode legyen bepipálva, ez a címzések miatt fontos!
Majd [OK]




Ekkor az Error Window-ban megjelenő hibákat és warning-okat le kell ellenőrizni.

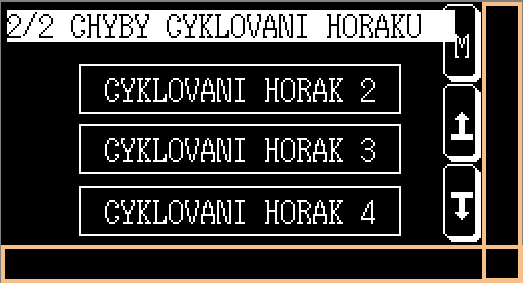

Előfordulhat, hogy egyes gombok és írások elcsúszhatnak mivel az NT20M/S 1-el kevesebb Touch sorral és oszloppal rendelkezik.
Ezeket a hibákat manuálisan kell javítani.
Előfordulhat, hogy "system keypad" nem kerül konvertálásra, ebben az esetben azt meg kell szerkeszteni.


Majd mentés.

Arra ügyelni kell, hogy az NT21-en a saját menüjében be kell állítani a PLC-ben beállítottal azonos kommunikációt!

...........................
